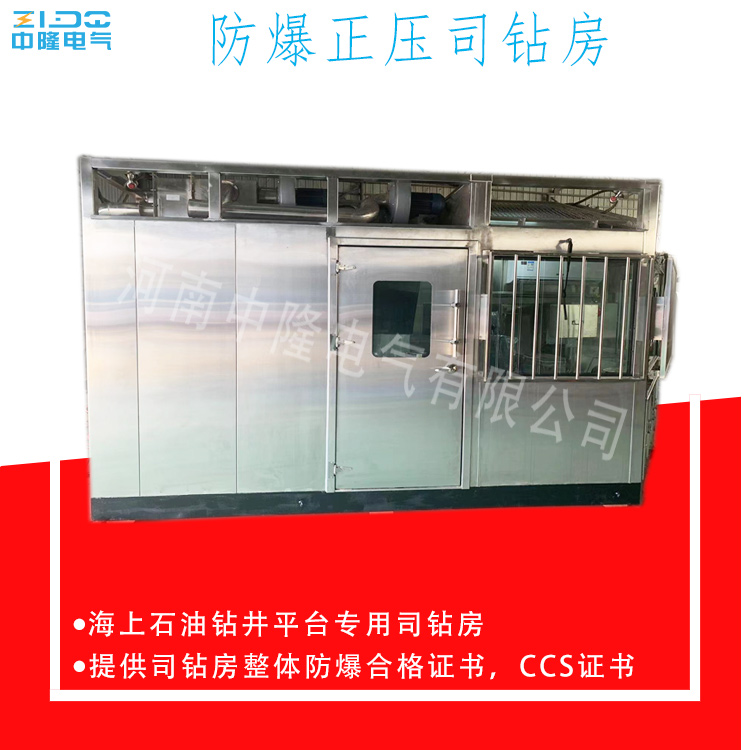

压防爆正司钻房

产品类别：河南郑州

产品型号： PZL

产品描述：

服务热线：0512-68639368 0512-69578096

在线咨询

立即采购

产品介绍

一、总体要求

1、设备在环境温度0℃～+50℃，能正常工作，满足湿度100%（+35℃时）,海拔≤2000m的环境条件，设计使用寿命25年。室内安装设备需满足的使用条件：具有空调保护的环境，温度20℃-25℃，相对湿度30%-65%。

司钻房尺寸为：4580mm*2700mm*2530mm（长*宽*高）

2、所有设备符合HSE规范的要求，司钻房及配套设备应按HSE规范要求设计、制造，在相应危险区域设置安全标识和警示牌。如“当心触电”、“注意接地”、“禁止乱动消防器材”等。

3、吊装耳板、吊装点及安全绳必须有钢印编号，有额定载荷（SWL：--kN字样）标识，对应编号有相应的设计文件书、说明书、探伤及拉力试验报告、材质报告、合格证等技术支持文件。吊装吊耳或吊杠必须采用CCS标准进行负荷测试，严禁使用开放式吊耳。

4、管线连接处两端带编号标识。所有管线及电缆拆卸接口均带有不锈钢标识牌。

5、管线和电缆布局合理、标识清晰、按有关标准和规范进行安装、固定。管线与连接部位编号一一对应。管线不经常拆卸处尽量采用硬管线。

6、设备铭牌为中、英文对照，单位要统一。

7、安全设施设计、配置合理。各报警、限位及互锁装置灵敏、可靠、准确。

9、司钻自带设备电气系统设计、元器件选型及安装应符合相关标准；插接件采用优质防爆产品，空调，配电盘、电机等防爆堵头、进出线格兰必须具有明显的EX标识；房内配电盘应带漏电保护；所有电器设备均应防爆，并具有明显的EX标识。

10、设备有独立的接地保护措施，在底部焊接螺母并配M16铜制螺栓、螺母、及接地标识。

11、设备应标注重心位置、几何中心及吊装位置,在重心位置标注司钻房房重量；在合适位置设置吊装示意图。

12、油漆要求按买方提供的《陆丰13-1项目涂漆规范》执行，具有耐腐蚀、耐潮湿、耐高温、耐盐碱，耐寒性能等。（底座黑色，司钻间不锈钢为本色）

13、设备设计制造满足公路、铁路、船舶运输的要求。

14、电器系统符合相关标准及相关规范，采用具有相关资质的厂家，防爆证书的发证机构应是中海油认可的国家级防爆设备检验检测机构。司钻房内配电箱面板上的操作控制开关具有上锁挂标签功能。

1.关键技术要求

1) 新司钻房整体取CCS船级社认证证书；

2) 司钻房满足正压防爆要求，符合API RP 505 1级2区IIA危险区域的防爆要求并提供防爆证书，整体正压防爆系统包含盐雾过滤器、风机等设备；

2.技术要求

1) 司钻房房顶、地板和墙体均采用保温性能良好、不易碎、满足用户需求的保温材料，整体保温，房内装修均为防火材料；司钻间地面铺5mm花纹铝合金钢板。

2) 1盏防爆应急LED灯（应急事件不低于30min），防爆LED照明灯，要求体积小、寿命长，每盏寿命不低于30w。

3) 司钻房结构

（1）司钻房整体为保温结构。

（2）司钻房沿底座内侧周围和纵向中心线为互相连通的线槽，在底座线槽内贯通出线采用MCT进行密封；司钻房侧墙预留统一的液、气、电的进出口（出口位置以及大小以最终确认图纸为准）。

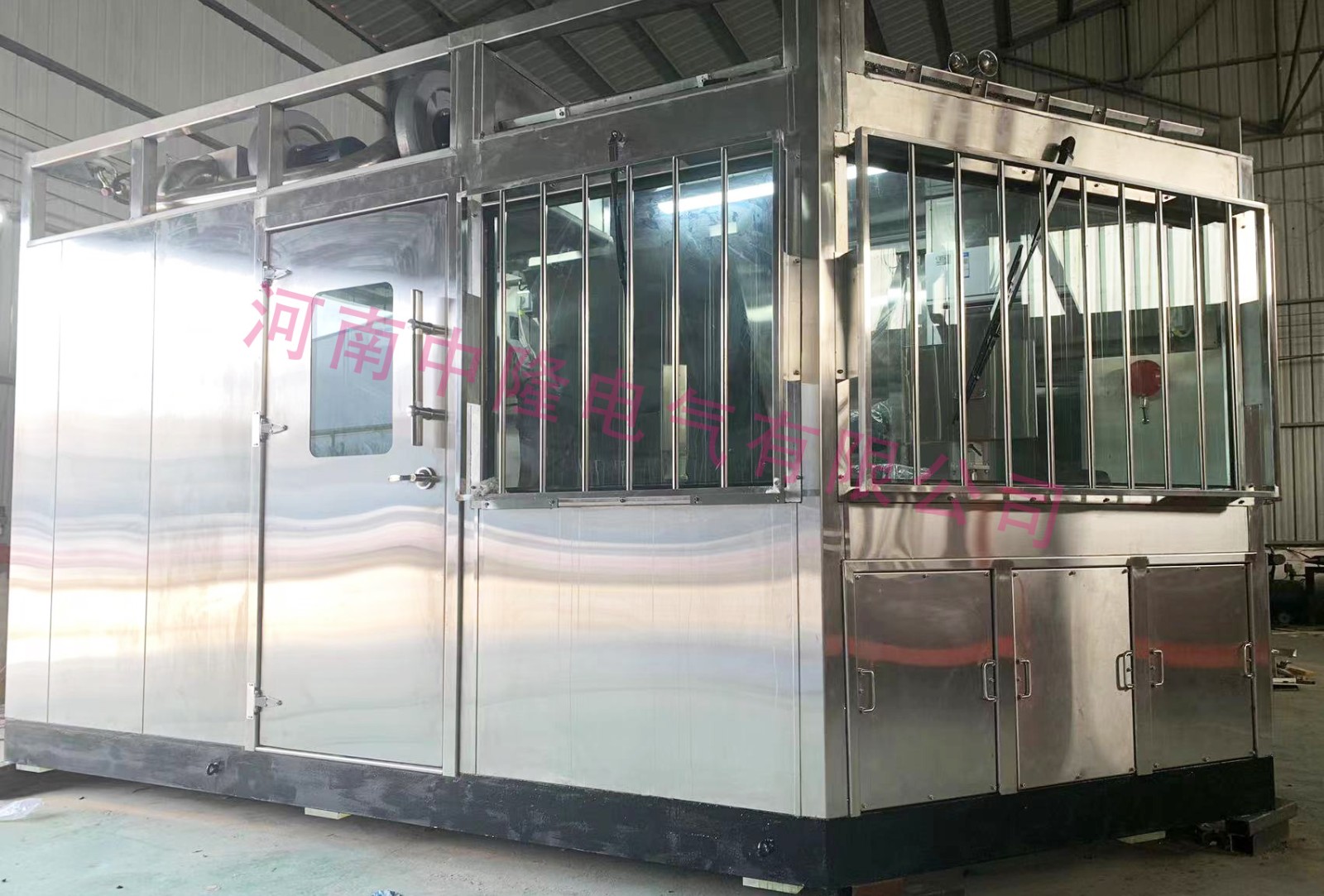

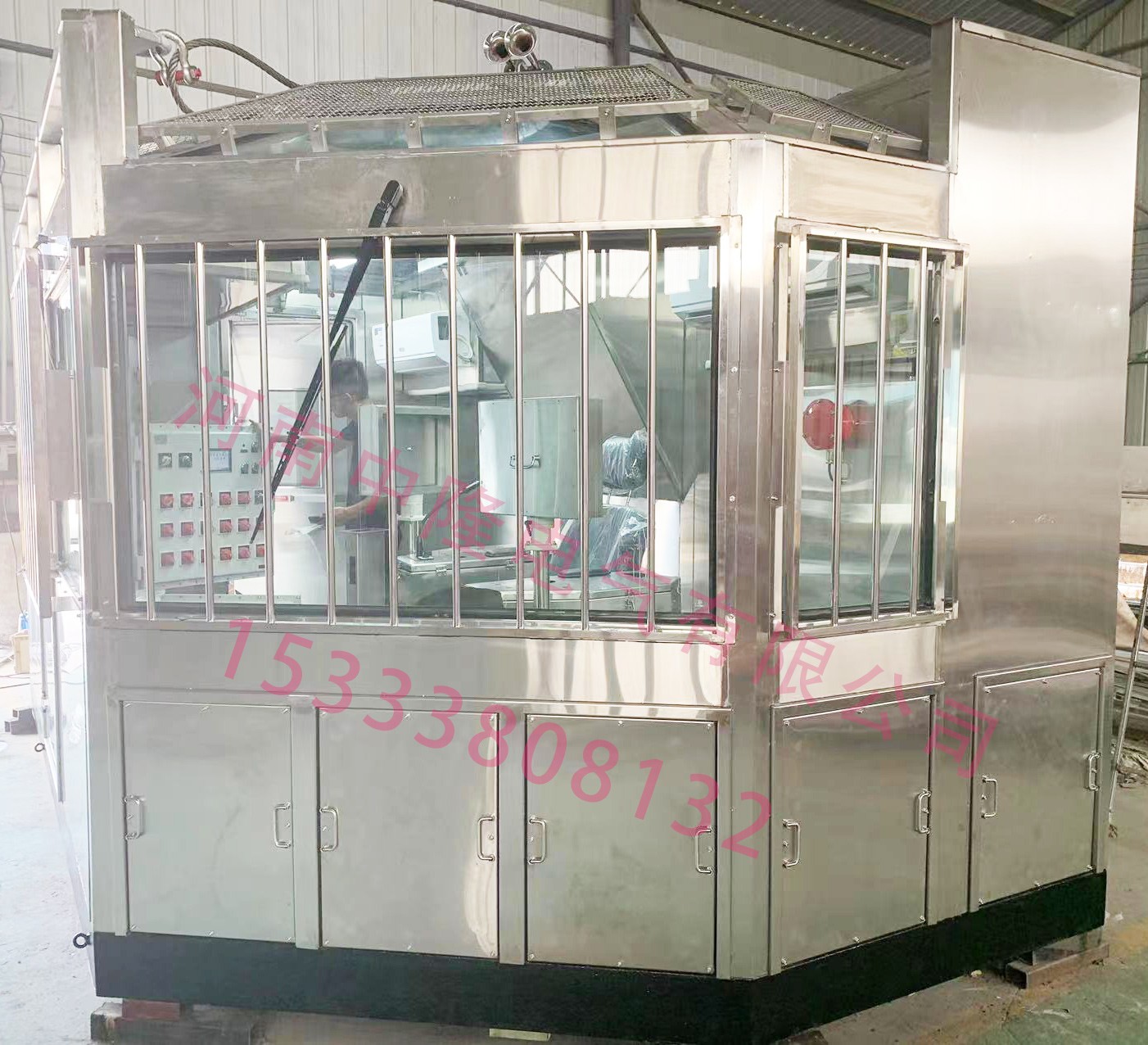

（3）面向井口面距底座上平面一定高度(按司钻视线而定)开始安装厚度为不小于10mm+10mm防弹夹胶玻璃，玻璃外侧有可拆卸不锈钢防护框，正前方玻璃安装摆动式气动雨刮器；门的强度必须在设计制作中考虑，门转动灵活，结构牢固可靠，锁门器的使用次数不得小于25万次。司钻间的顶部设置一个窗户，采用10mm+10mm防弹夹胶玻璃，合理设置窗户大小和位置。在玻璃的上方设置天窗防护网（不锈钢，小网眼），要求防护网有足够的强度，并且不得妨碍司钻的视线，天窗护网可以翻转；正上方玻璃顶部安装摆动式气动雨刮器，雨刮范围尽可能大；玻璃配备高质量遮阳窗帘；安装防爆应急型LED灯2盏。安装3Kg干粉灭火器1套（含支架）；
